खनिज पाउडर स्टील रोटरी सुखाने की मशीन रोलर मोर्टार तंत्र स्लग ड्रायर
उत्पाद विवरण:
उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | TONTEN |
मॉडल संख्या: | टीटी78-96 |
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | बातचीत योग्य |
पैकेजिंग विवरण: | लकड़ी का डिब्बा |
प्रसव के समय: | 5-7 कार्य दिवस |
भुगतान शर्तें: | टी/टी |
आपूर्ति की क्षमता: | 20 यूनिट / महीना |
विस्तार जानकारी |
|||
गति: | 20 (आर/मिनट) | फ़ीड का आकार: | <= 50मिमी |
---|---|---|---|
जल वाष्पीकरण दर: | 100(किलो/घंटा) | संसाधन क्षमता:: | 5-30t/घंटा |
शक्ति: | 45 (डब्ल्यू) | कस्टम प्रसंस्करण: | हाँ |
लागू सामग्री: | चूर्णित कोयला, एन्थ्रेसाइट | आवेदन रेंज: | सीमेंट, निर्माण सामग्री |
प्रमुखता देना: | खनिज पाउडर घुमावदार सुखाने की मशीन,मोर्टार तंत्र घुमावदार सुखाने की मशीन,रोलर स्लैग ड्रायर |
उत्पाद विवरण

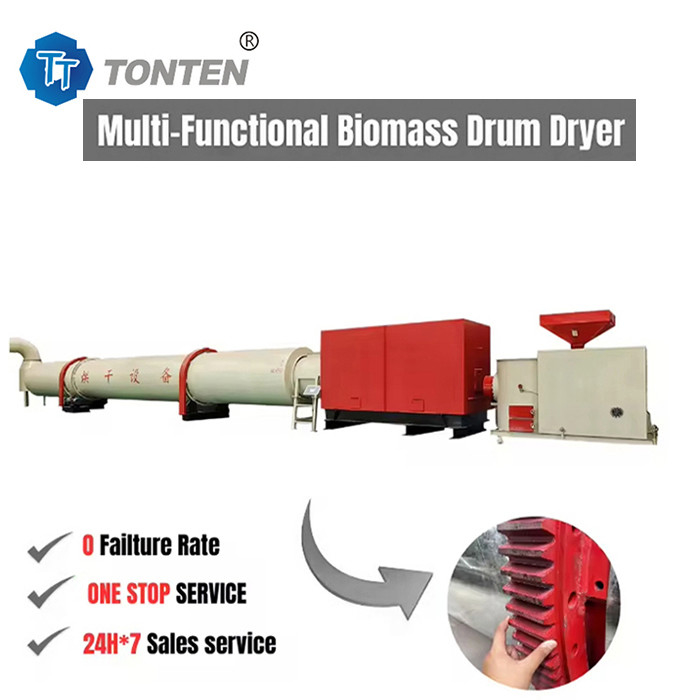

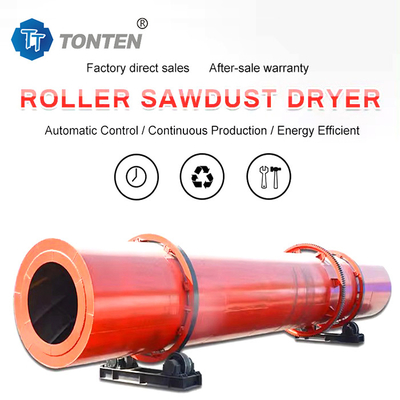

रोलर ड्रायर खनिज पाउडर स्टील स्लग सुखाने उपकरण मोर्टार तंत्र
रोलर ड्रायर का कार्य सिद्धांत
1सूखी गीली सामग्री एक बेल्ट कन्वेयर या बाल्टी लिफ्ट द्वारा हॉपर में भेजी जाती है, और फिर हॉपर फीडर के फीडिंग पाइप के माध्यम से फीडिंग अंत में प्रवेश करती है।भोजन पाइप की झुकाव सामग्री के प्राकृतिक झुकाव से अधिक होना चाहिए ताकि सामग्री सुखाने में सुचारू रूप से बह सकता है. ड्रायर सिलेंडर क्षैतिज रेखा पर थोड़ा झुका हुआ घूर्णी सिलेंडर है। सामग्री को ऊपरी छोर से जोड़ा जाता है, और गर्मी वाहक निचले छोर से प्रवेश करता है,और विपरीत धारा में सामग्री के साथ संपर्कसिलेंडर में गर्मी के वाहक और सामग्री भी होती है जो एक साथ सिलेंडर में बहती है। सिलेंडर घूमने के दौरान, सामग्री गुरुत्वाकर्षण की क्रिया के तहत निचले छोर की ओर बढ़ती है।सिलेंडर में गीली सामग्री के आगे के आंदोलन के दौरान, यह सीधे या अप्रत्यक्ष रूप से हीट कैरियर से गर्मी प्राप्त करता है, ताकि गीली सामग्री को सूखा जा सके, और फिर बेल्ट कन्वेयर या स्क्रू कन्वेयर के माध्यम से डिस्चार्ज अंत में भेजा जा सके।
2ड्रम ड्रायर सिलेंडर की आंतरिक दीवार पर एक झाड़ू प्लेट लगाई जाती है। इसका कार्य सामग्री को उठाना और बिखेरना है।ताकि सामग्री और वायु प्रवाह के बीच संपर्क सतह बढ़े ताकि सूखने की दर बढ़े और सामग्री की प्रगति को बढ़ावा मिलेगर्मी वाहक को आम तौर पर गर्म हवा, धुआं गैस आदि में विभाजित किया जाता है।एक चक्रवात धूल कलेक्टर आम तौर पर गैस में सामग्रियों को पकड़ने के लिए आवश्यक हैयदि कूबड़ गैस में धूल की मात्रा को और कम करने की आवश्यकता है, तो इसे बाहर निकालने से पहले बैग धूल कलेक्टर या गीले धूल कलेक्टर से भी गुजरना चाहिए।
रोलर ड्रायर की कार्यक्षमता विशेषताएं
1. डाउनस्ट्रीम सुखाने की विधि को अपनाते हुए, गर्म हवा और गीली सामग्री एक ही तरफ से ड्रायर में प्रवेश करती है, उच्च तापमान वाली हवा का उपयोग उच्च वाष्पीकरण तीव्रता प्राप्त करने के लिए किया जा सकता है,सूखी मशीन के बाहर निकलने का कम तापमान और उच्च थर्मल दक्षता;
2अतिभार प्रतिरोधक क्षमता, बड़ी प्रसंस्करण क्षमता, कम ईंधन की खपत और कम सुखाने की लागत।
3. नए फीडिंग और डिस्चार्जिंग उपकरणों को अपनाकर, यह फीडिंग अवरोध, विखंडन, असमानता और सामग्री की वापसी को समाप्त करता है, और धूल हटाने की प्रणाली के भार को कम करता है;
4परिचालन मापदंडों को विभिन्न सामग्रियों के गुणों के अनुसार बदला जा सकता है, ताकि सामग्री सिलेंडर में एक स्थिर पूर्ण-खंड सामग्री पर्दा बना सके,और द्रव्यमान और गर्मी विनिमय अधिक पर्याप्त है;
5यह "शून्य क्षैतिज जोर" का एहसास करता है, समर्थन पहिया के पहनने को बहुत कम करता है, और सिलेंडर सुचारू रूप से और विश्वसनीय रूप से चलता है;
6. "स्व-संरेखित समर्थन पहिया उपकरण" को अपनाने से, समर्थन पहिया और रोलर रिंग हमेशा रैखिक संपर्क में होते हैं, जो पहनने और शक्ति हानि को बहुत कम करता है;
7उत्पाद की नमी सामग्री को उपयोगकर्ता की आवश्यकताओं के अनुसार नियंत्रित किया जा सकता है।
रोलर ड्रायर उत्पाद के तकनीकी मापदंड
विनिर्देश | सिलेंडर की मात्रा (m3) | स्थापना की ढलान (%) | तापमान ((°C) | मुख्य मोटर ((kw) | कुल भार (टी) |
Φ1.2x10 | 11.3 | ३-५ | 700-800 | 7.5 | 11 |
Φ1.5x15 | 26.5 | ३-५ | 700-800 | 15 | 20.5 |
Φ1.8x14 | 35.6 | ३-५ | 700-800 | 18.5 | 23 |
Φ2.2x16 | 60.8 | ३-५ | 700-800 | 22 | 38 |
Φ2.4x18 | 81.4 | ३-५ | 700-800 | 37 | 49 |
Φ2.4x22 | 99.5 | ३-५ | 700-800 | 45 | 58 |
Φ2.6x24 | 127.4 | ३-५ | 700-800 | 55 | 73 |
Φ3.0x20 | 141.3 | ३-५ | 700-800 | 75 | 85 |
Φ3.0x25 | 176.6 | ३-५ | 700-800 | 75 | 95 |
Φ3.2x25 | 201 | ३-५ | 700-800 | 90 | 110 |
Φ3.6x28 | 285 | ३-५ | 700-800 | 160 | 135 |
