OEM रोटरी कल्सिनेशन फर्नेस ओवन ड्रायर रेत सुखाने के उपकरण
उत्पाद विवरण:
उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | TONTEN |
मॉडल संख्या: | टीटी30-721 |
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | बातचीत योग्य |
पैकेजिंग विवरण: | लकड़ी का डिब्बा |
प्रसव के समय: | 5-7 कार्य दिवस |
भुगतान शर्तें: | टी/टी |
आपूर्ति की क्षमता: | 20 यूनिट / महीना |
विस्तार जानकारी |
|||
बैरल वॉल्यूम: | 31.84 ~ 150.72 (एम के बाद) | मोटर शक्ति: | 55 (kw) |
---|---|---|---|
उत्पादक क्षमता: | 200 (टी/घंटा) | घूर्णन गति: | 32 (r/min) |
भट्ठी का आकार: | वृत्ताकार भट्ठा | ईंधन का प्रकार: | कोयला गड्ढा |
सामग्री हैंडलिंग विधि: | कार भट्ठा | मॉडल संख्या: | औद्योगिक रोटरी ओवन |
प्रमुखता देना: | ओईएम रोटरी कैल्सीनेशन ओवन,रोटरी कैल्सीनेशन फर्नेस ड्रायर,कल्सिनेशन रोटरी ओवन ड्रायर |
उत्पाद विवरण
रोटरी ओवन रेत सुखाने का उपकरण औद्योगिक रोटरी ओवन सुखानेवाला
रोटरी ओवन का कार्य सिद्धांत
गीली सामग्री को एक छोर से ड्रायर में डालने के बाद, सामग्री को आंतरिक सिलेंडर में वितरित शीट कटर के फ्लिप के नीचे ड्रायर में समान रूप से वितरित और फैलाया जाता है,और समानांतर प्रवाह (विरोधी धारा) की गर्म हवा के साथ पूरी तरह संपर्क में है, जो सुखाने गर्मी हस्तांतरण में तेजी लाता है और ड्राइविंग बल को प्रसारित करता है।सामग्री झुका शीट और गर्म हवा के प्रवाह की कार्रवाई के तहत तैयार उत्पाद को बाहर निकालने के लिए ड्रायर के एक और स्टार के आकार के डिस्चार्ज वाल्व में ले जाया जा सकता है.
रोटरी ओवन के प्रदर्शन की विशेषताएं
1रोटरी ड्रायर में उच्च स्तर का मशीनीकरण और बड़ी उत्पादन क्षमता होती है।
2सिलेंडर प्रतिरोध के माध्यम से तरल पदार्थ छोटा, कम कार्य खपत है।
3सामग्री की विशेषताओं के लिए मजबूत अनुकूलन क्षमता।
4स्थिर संचालन, कम परिचालन लागत, उत्पाद सुखाने की अच्छी एकरूपता।
रोटरी ओवन एडाप्ट्स सामग्री
1रासायनिक, धातु और अन्य उद्योगों में बड़े कण प्रमुख सामग्रियों की तुलना में अधिक सूखे होते हैं।
2उच्च भट्ठी के स्लग, कोयला, धातु पाउडर, फॉस्फेट उर्वरक, अमोनियम सल्फाइड।
3विशेष आवश्यकताओं के साथ पाउडर और दानेदार सामग्रियों का सुखाने, जैसेः एचपी फोमिंग एजेंट, लीज अवशेष, हल्के कैल्शियम कार्बोनेट, सक्रिय मिट्टी, चुंबकीय पाउडर, ग्राफाइट, दवा अवशेष।
4ऐसी सामग्रियों के लिए जिन्हें कम तापमान पर और बड़ी मात्रा में निरंतर सुखाने की आवश्यकता होती है।

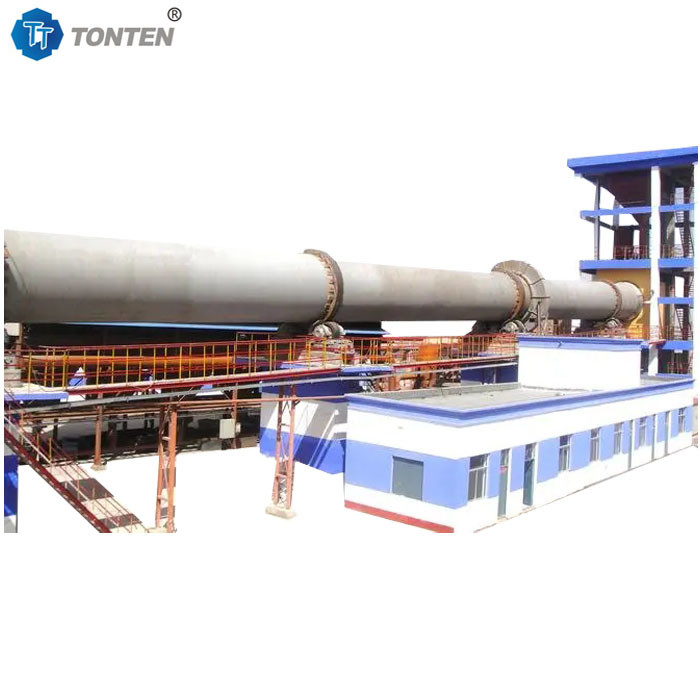

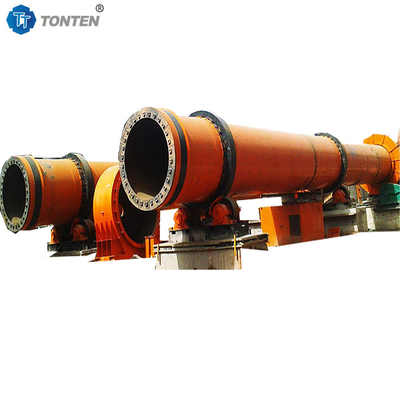

रोटरी ओवन का ओवन बॉडी स्टील प्लेट द्वारा वेल्डेड या रिवेटेड होता है, यह स्तर के साथ एक निश्चित कोण पर झुका होता है, ओवन टेल ऊंचा होता है, ओवन हेड कम होता है,ताकि सामग्री को झुकाव बल के प्रभाव में आगे बढ़ने की अनुमति मिल सके, साथ ही, ओवन शरीर में सामग्री को पूरी तरह से ज्वलन करने के लिए, ओवन शरीर स्वतंत्र रूप से घूम सकता है।आंतरिक भागों को सरल बनाने और गर्मी के नुकसान को कम करने के लिए आग की ईंटों से ढका हुआ है- भट्ठी के सिर के ढक्कन और भट्ठी की पूंछ के अस्तर को अग्निरोधक सामग्रियों से लपेटा जाता है,और भट्ठी और सिलेंडर के बीच कनेक्शन अनावश्यक गर्मी के नुकसान से बचने के लिए एक सीलिंग डिवाइस के साथ प्रदान की जाती है. रोटरी ओवन के सिर में कोयला इंजेक्शन डिवाइस होता है, कोयला मिल कोयला को ठीक से पीसती है, कोयला को एक विशेष कन्वेयर उपकरण द्वारा कोयला इंजेक्शन डिवाइस में प्रेषित किया जाता है,और फिर जलाने के लिए घूर्णी उपकरण में इंजेक्ट किया, ताकि घूर्णी उपकरण को गर्मी प्रदान की जा सके, गर्मी पूरे घूर्णी घनत्व की गर्मी का मुख्य स्रोत है।
रोटरी ओवन की पैरामीटर तालिका
प्रकार विनिर्देश | व्यास (m) | भट्ठी के शरीर की लंबाई (m) | ढलान (%) | आउटपुट (टी/दिन) | गति (r/min) | मोटर की शक्ति (किलोवाट) | वजन (टी) |
Φ2.5x40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149 |
Φ2.5x50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187 |
Φ2.5x54 | 2.5 | 54 | 3.5 | 204 | 0.48-1.45 | 55 | 196 |
Φ2.7x42 | 2.7 | 42 | 3.5 | 320 | 1.१०-१52 | 55 | 198 |
Φ2.8x44 | 2.8 | 44 | 3.5 | 400 | 0.437-2.18 | 55 | 201 |
Φ3.0x45 | 3 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 210 |
Φ3.0x48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 |
Φ3.0x60 | 3 | 60 | 3.5 | 300 | 0.3-2 | 100 | 310 |
Φ3.2x50 | 3.2 | 50 | 3.5 | 1000 | 0.6-3 | 125 | 278 |
Φ3.3x52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 |
Φ3.5x54 | 3.5 | 54 | 4 | 1500 | 0.55-3.4 | 220 | 363 |
Φ3.6x70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 |
Φ4.0x56 | 4 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 |
Φ4.0x60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 |
Φ4.2x60 | 4.2 | 60 | 4 | 2750 | 0.4-3.98 | 375 | 633 |
Φ4.3x60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 |
Φ4.5x66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 |
