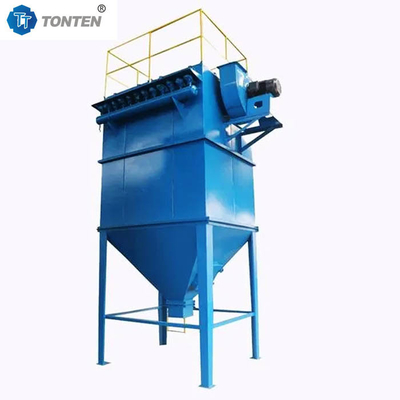

15hp 380v औद्योगिक धूल कलेक्टर वायु पल्स जेट बैग फिल्टर
उत्पाद विवरण:
उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | TONTEN |
मॉडल संख्या: | टीटी-F9010 |
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | बातचीत योग्य |
पैकेजिंग विवरण: | लकड़ी का डिब्बा |
प्रसव के समय: | 5-7 कार्य दिवस |
भुगतान शर्तें: | टी/टी |
आपूर्ति की क्षमता: | 20 यूनिट / महीना |
विस्तार जानकारी |
|||
शक्ति: | 11 किलोवाट | डीजल इंजन: | 15 एचपी |
---|---|---|---|
कपड़े का बैग: | 630x4+180x48 | स्पिंडल स्पीड: | 260r/मिनट |
हवा की गति: | 40-45मी./से. | कुल दबाव: | 110एच2ओ |
वोल्टेज: | 380v 50Hz/अनुकूलित | प्रकार: | पल्स जेट बैग धूल कलेक्टर |
प्रमुखता देना: | 15hp औद्योगिक धूल कलेक्टर,380V औद्योगिक धूल संकलक,औद्योगिक पल्स जेट बैग फिल्टर |
उत्पाद विवरण

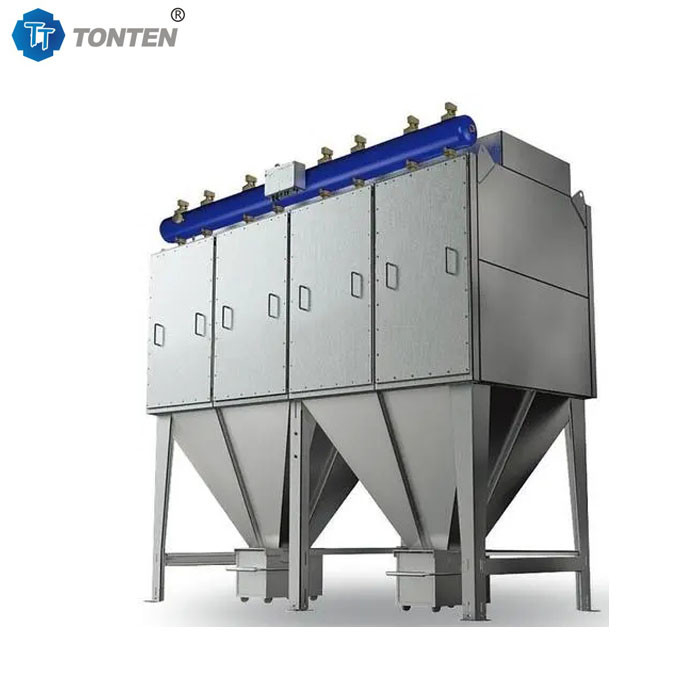

पल्स जेट बैग डस्ट कलेक्टर बैग फिल्टर इंडस्ट्रियल एयर फिल्टर
उत्पाद का परिचयः
बैग डस्ट कलेक्टर डस्ट रिमूवल है जिससे डस्ट युक्त वायु प्रवाह को फिल्टर सामग्री से होकर ठोस धूल को गैस से अलग करने की अनुमति मिलती है।जब धूल युक्त गैस induced ड्राफ्ट प्रशंसक की कार्रवाई के तहत वेंटिलेशन नलिका प्रणाली के माध्यम से बैग धूल कलेक्टर में प्रवेश करता हैफ़िल्टर सामग्री के छिद्रों से गुजरते समय फ़िल्टर सामग्री पर धूल को कैप्चर किया जाता है और साफ गैस फ़िल्टर सामग्री से गुजरती है और निकास पोर्ट से बाहर निकलती है।
बैग डस्ट कलेक्टर की मूल संरचनाः
धूल संकलक में मुख्य रूप से निस्पंदन प्रणाली, पल्स स्प्रे प्रणाली, संपीड़ित वायु प्रणाली, राख निर्वहन प्रणाली, स्वचालित नियंत्रण प्रणाली आदि शामिल हैं।
1संरचनात्मक भागः बॉक्स के भाग, शुद्धिकरण कक्ष, राख डंपर, इस्पात फ्रेम, प्लेटफार्म आदि।
2छिड़काव प्रणाली: हेडर, विद्युत चुम्बकीय पल्स वाल्व, छिड़काव पाइप, लचीला पाइप आदि।
3राख सफाई प्रणालीः फिल्टर बैग, पिंजरे फ्रेम, वेंचुरी ट्यूब, फूल प्लेट
4. धुआं गैस प्रणालीः धुआं, लिफ्टिंग वाल्व, धुआं गैस वितरक
5वायु संपीड़न प्रणालीः वायु कंप्रेसर, भंडारण टैंक, फ्रीज ड्रायर, फिल्टर
6नियंत्रण प्रणाली: नियंत्रण कैबिनेट, औद्योगिक कंप्यूटर, डिस्प्ले स्क्रीन
7इन्सुलेशन, बाहरी सजावट, अवलोकन खिड़की।
पल्स बैग फिल्टर प्रक्रिया प्रवाहः
बैग फिल्टर एक ऐसा उपकरण है जो हवा के प्रवाह में धूल के कणों को रोकता और पकड़ता है जब धूल का धुआं फिल्टर परत से होकर गुजरता है, जिससे गैस-ठोस पृथक्करण प्राप्त होता है।बैग फिल्टर उपकरणों में बैग फिल्टर और दानेदार परत फिल्टर शामिल हैं. पूर्व में आमतौर पर फाइबर या अकार्बनिक फाइबर कपड़े से बने फिल्टर बैग का उपयोग फिल्टर परत के रूप में किया जाता है।वे पहले हवा संग्रह बंदरगाह द्वारा कब्जा कर लिया जाएगा और फिर मुख्य हवा नलिका के माध्यम से पल्स बैग फिल्टर के लिए ले जाया जाएगाइस प्रक्रिया में, धूल को नकारात्मक दबाव के रूप में वायु नलिका में चूसा जाता है और पल्स बैग फिल्टर द्वारा संसाधित किया जाता है।धूल भरी निकास गैस पहले पल्स बैग फिल्टर के मध्य बॉक्स के निचले हिस्से में प्रवेश करता हैपवन ढाल द्वारा गठित पूर्व-विभाजन कक्ष में, धूल के बड़े कण जड़ता के कारण राख डंपर में गिरेंगे।निकास गैस पवन ढाल के साथ ऊपर की ओर बहती है और फिल्टर बैग क्षेत्र तक पहुँचती हैफ़िल्टर बैग क्षेत्र में, धूल को फ़िल्टर बैग के बाहर प्रभावी ढंग से अवरुद्ध और अवरुद्ध किया जाता है, जबकि स्वच्छ गैस बैग के उद्घाटन और ऊपरी बॉक्स के माध्यम से गुजरती है।केन्द्रापसारक पंखे के कार्य के बाद, यह अंततः उत्सर्जन मानकों को पूरा करता है।
बैग डस्ट कलेक्टर फिल्टर विनिर्देशः
मॉडल |
TT-F9010 |
मोटर शक्ति/डीजल इंजन |
11kw/15hp |
कपड़ा बैग |
Φ630*4+Φ180*48 |
धुरी की गति |
2840 r/min |
हवा की गति |
40-45M/S |
पवन क्षमता |
8350m3/h |
कुल दबाव |
110 H2O |
वोल्टेज |
380v/5hz अनुकूलित |
फ़िल्टर वजन |
5500 किलोग्राम |
कुल आयाम आकार |
2300x1600x1860 मिमी |
ग्राहक साइटः
