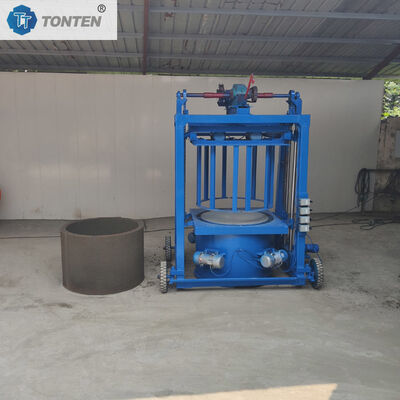

कंक्रीट कुआं पाइप कुआं रिंग पूर्वनिर्मित सीमेंट कुआं ड्रिलिंग रिग मशीन

कंक्रीट वेल पाइप वेल रिंग प्रीफोर्म्ड सीमेंट वेल ड्रिलिंग रिग मशीन

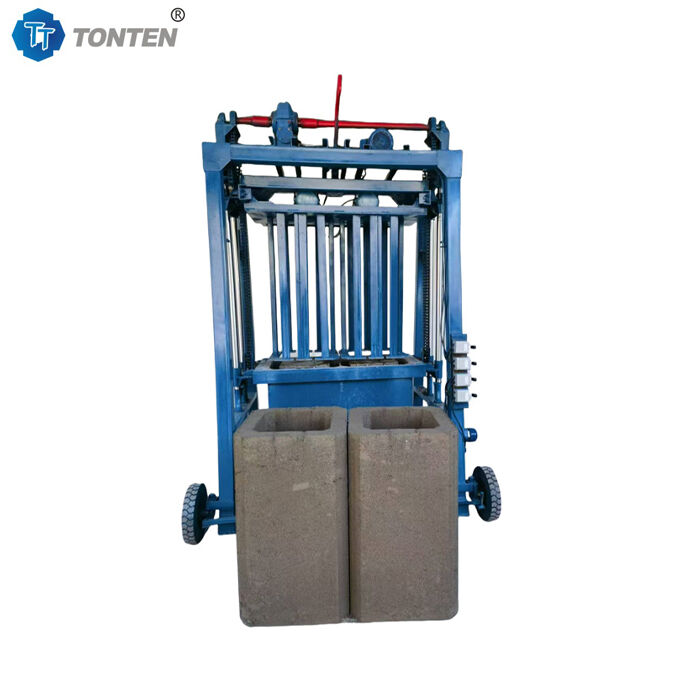

वेल रिंग ब्रिक मशीन के मुख्य संरचनात्मक घटक:

मोल्ड प्रणाली:
ऊपरी मोल्ड (प्रेशर हेड): आमतौर पर वाइब्रेटर से जुड़ा होता है, जिसका उपयोग कंक्रीट को कॉम्पैक्ट करने और उत्पाद की ऊपरी सतह और भीतरी दीवार को आकार देने के लिए किया जाता है।

निचला मोल्ड (मोल्ड बॉक्स): उत्पाद के आकार, व्यास और ऊंचाई का निर्धारण करते हुए, वेल रिंग ईंट मशीन के निर्माण स्टेशन पर तय किया जाता है। विभिन्न विशिष्टताओं (जैसे, Φ700, Φ1000, आदि) की उत्पादन आवश्यकताओं के अनुकूल होने के लिए मोल्ड को जल्दी से बदला जा सकता है। गर्मी उपचार के बाद मोल्ड आमतौर पर उच्च शक्ति वाले मिश्र धातु इस्पात से बना होता है, जो इसे पहनने के लिए प्रतिरोधी और लंबे समय तक चलने वाला बनाता है।

सामग्री फीडिंग और प्लेसमेंट सिस्टम:
भंडारण हॉपर: पूर्व-मिश्रित शुष्क-कठोर कंक्रीट मिश्रण को संग्रहीत करता है।

प्लेसिंग ट्रॉली/प्लेसिंग डिवाइस: वेल रिंग ईंट मशीन मोल्ड के भीतर सामग्री को समान रूप से और तेज़ी से फैलाता है, जो समान उत्पाद घनत्व सुनिश्चित करने के लिए महत्वपूर्ण है।

हाई-फ़्रीक्वेंसी वाइब्रेटर: प्रेशर हेड या मोल्ड बॉक्स पर स्थापित। ऑपरेशन के दौरान, यह उच्च-आवृत्ति, कम-आयाम वाले दिशात्मक कंपन उत्पन्न करता है, जिससे कंक्रीट के कण पूरी तरह से प्रवाहित होते हैं, कसकर व्यवस्थित होते हैं, हवा को बाहर निकालते हैं और प्रारंभिक संघनन प्राप्त करते हैं।

हाइड्रोलिक दबाव उपकरण: कंपन करते समय, एक हाइड्रोलिक सिलेंडर कंक्रीट पर निरंतर और स्थिर उच्च दबाव (समायोज्य, आमतौर पर 1-3 एमपीए) लागू करने के लिए ऊपरी मोल्ड को चलाता है, जिससे अंतिम उच्च-घनत्व मोल्डिंग प्राप्त होती है। यह "ईंट मशीन" नाम की उत्पत्ति है और इसका सिद्धांत ईंट बनाने वाली मशीनों में "दबाव और कंपन के संयोजन" के समान है।

विद्युत नियंत्रण प्रणाली: कोर एक पीएलसी और एक मानव-मशीन इंटरफ़ेस (टच स्क्रीन) है। ऑपरेटर स्क्रीन पर फॉर्मूला, मोल्डिंग चक्र और दबाव जैसे पैरामीटर सेट कर सकता है। नियंत्रण प्रणाली स्वचालित रूप से सामग्री प्लेसमेंट, कंपन, दबाव, डिमोल्डिंग से लेकर ईंट आउटपुट तक पूरे चक्र को पूरा करती है, जिससे वेल रिंग मशीन के स्वचालित उत्पादन का एहसास होता है।

मुख्य अनुप्रयोग क्षेत्र:

नगरपालिका जल निकासी नेटवर्क: तूफानी जल और सीवेज निरीक्षण कुओं, अवसादन कुओं और ड्रॉप मैनहोल के लिए मैनहोल फ्रेम और शाफ्ट।

दूरसंचार और पावर इंजीनियरिंग: केबल निरीक्षण कुएं और फाइबर ऑप्टिक जंक्शन बॉक्स फाउंडेशन।

नगरपालिका सार्वजनिक उपयोगिताएँ: जल आपूर्ति वाल्व कुएँ, गैस वाल्व कुएँ, और हीटिंग नेटवर्क के लिए रखरखाव कुएँ।

सड़क इंजीनियरिंग: सड़क किनारे जल निकासी इनलेट्स के एक घटक के रूप में।

लैंडस्केप आर्किटेक्चर: मैनहोल फ्रेम मशीनों का उपयोग हरे स्थानों के नीचे जल निकासी सुविधाओं के लिए किया जाता है।

प्रीकास्ट असेंबल किए गए घटक: मैनहोल फ्रेम मशीनें अन्य प्रीकास्ट कंक्रीट घटकों का उत्पादन करती हैं जिनके लिए उच्च शक्ति और रिंग संरचनाओं की आवश्यकता होती है।

टोंटेन वेल पाइप वेल विशिष्टताएँ:
