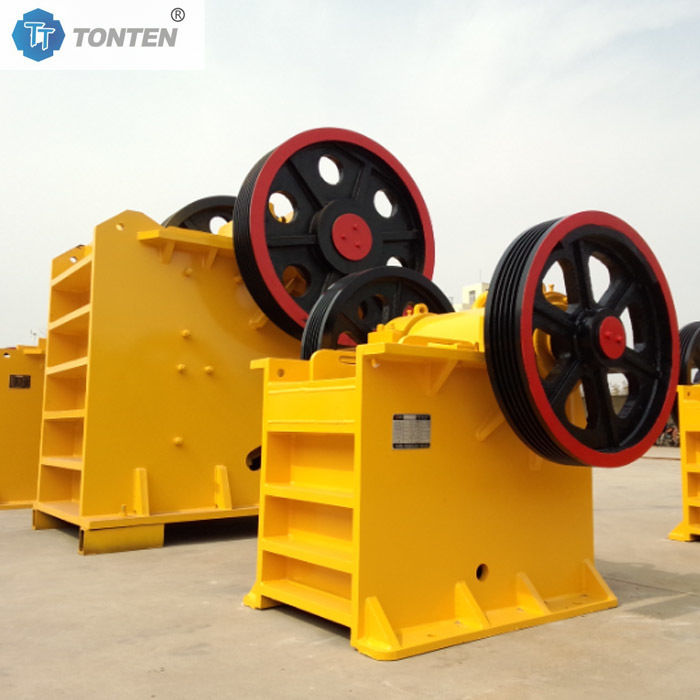

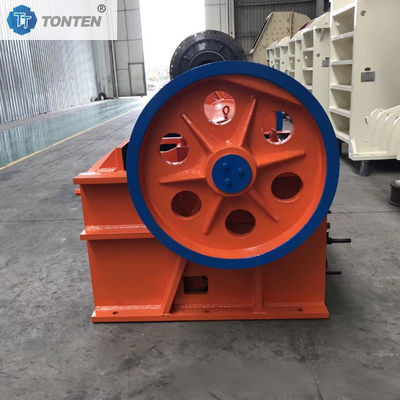

लौह अयस्क ग्रेनाइट जबड़े क्रशर कोयला गंगू ईंट जबड़े क्रशर मशीन

आयरन ओर ग्रेनाइट जबड़ा क्रशर कोल गैंग ईंट जबड़ा क्रशर मशीन

परिचय:
PE-500×750 जबड़ा क्रशर एक क्लासिक और लोकप्रिय मध्यम आकार की मोटे कुचलने वाली मशीन है जिसका उपयोग खनन, निर्माण सामग्री, बुनियादी ढांचे और धातु विज्ञान जैसे उद्योगों में किया जाता है। इसका मॉडल नामकरण उद्योग मानकों का पालन करता है: "PE" का अर्थ है जबड़ा क्रशर, "500" इंगित करता है कि कुचलने वाले कक्ष का प्रवेश द्वार 500 मिमी चौड़ा है, और "750" इंगित करता है कि इसकी लंबाई 750 मिमी है। अपनी मजबूत संरचना, विश्वसनीय संचालन, आसान रखरखाव और उत्कृष्ट लागत-प्रभावशीलता के साथ, यह जबड़ा क्रशर कई पत्थर उत्पादन लाइनों और खनिज प्रसंस्करण संयंत्रों में एक अपरिहार्य पहला कुचलने वाला कदम बन गया है। PE-500×750 सिद्ध गतिज निष्कर्षण सिद्धांत का उपयोग करता है। इसकी मुख्य संरचना में फ्रेम, जंगम जबड़े का शरीर, सनकी शाफ्ट, जबड़े की प्लेट, टॉगल प्लेट और समायोजन उपकरण शामिल हैं। एक इलेक्ट्रिक मोटर वी-बेल्ट के माध्यम से सनकी शाफ्ट को चलाती है, जिससे जंगम जबड़ा जटिल आवधिक दोलन करता है। जब जंगम जबड़ा स्थिर जबड़े की प्लेट के पास आता है, तो दो जबड़े की प्लेटों के बीच की सामग्री को निचोड़ने, विभाजित करने और झुकने से कुचल दिया जाता है; जब जंगम जबड़ा स्थिर जबड़े की प्लेट को छोड़ देता है, तो कुचल सामग्री को गुरुत्वाकर्षण की क्रिया के तहत कुचलने वाले कक्ष के तल पर निर्वहन बंदरगाह से छुट्टी दे दी जाती है। यह चक्र निरंतर बैच उत्पादन प्राप्त करने के लिए दोहराता है।

प्रदर्शन विशेषताएं:

शक्तिशाली कुचलने की क्षमता और स्थिर उत्पादन: इसका 500x750 मिमी फीड ओपनिंग 425 मिमी के अधिकतम फीड आकार की अनुमति देता है। 50-100 मिमी की सीमा के भीतर समायोज्य निर्वहन उद्घाटन के साथ, इसकी प्रसंस्करण क्षमता प्रति घंटे 45 से 100 टन तक पहुंच जाती है। यह आउटपुट रेंज छोटी और मध्यम आकार की उत्पादन लाइनों के लिए आदर्श है, जो बड़े पैमाने पर खदान की चट्टान को मध्यम आकार के कणों में कुशलता से कुचलती है, जो बाद के माध्यमिक कुचलने वाले उपकरणों के लिए आदर्श फीडस्टॉक प्रदान करती है।

मजबूत और टिकाऊ संरचनात्मक डिजाइन: मशीन फ्रेम उच्च गुणवत्ता वाली स्टील प्लेटों से वेल्डेड है और तनाव-मुक्त है, जो असाधारण यांत्रिक शक्ति और स्थिरता प्रदान करता है, जो भारी कुचलने के प्रभाव का सामना करने में सक्षम है। मुख्य ट्रांसमिशन घटक, सनकी शाफ्ट, उच्च शक्ति वाले मिश्र धातु इस्पात (जैसे 40Cr) से जाली है और सटीक शमन और तड़के गर्मी उपचार से गुजरता है, जो भारी भार के तहत दीर्घकालिक, सुरक्षित संचालन सुनिश्चित करता है।

उच्च पहनने का प्रतिरोध और आसान रखरखाव: जंगम और स्थिर जबड़ों दोनों की कुचलने वाली प्लेटें (जबड़े की प्लेटें) ZGMn13 उच्च-मैंगनीज स्टील से बनी हैं। यह सामग्री तीव्र प्रभाव और संपीड़न के अधीन होने पर कार्य-कठोरता से गुजरती है, जिसके परिणामस्वरूप एक अत्यंत कठोर और पहनने के लिए प्रतिरोधी सतह होती है, जो कमजोर भागों के सेवा जीवन को काफी बढ़ाती है। इसके अतिरिक्त, उपकरण एक केंद्रीकृत असर स्नेहन प्रणाली का उपयोग करता है, जिससे रखरखाव कर्मियों को एक ग्रीस गन का उपयोग करके सभी स्नेहन बिंदुओं तक आसानी से पहुंचने की अनुमति मिलती है, जिससे सुरक्षा और सुविधा में काफी सुधार होता है। टॉगल प्लेट न केवल बल संचारित करती है बल्कि एक "फ्यूज" के रूप में भी कार्य करती है। जब अटूट वस्तुएं (जैसे लोहे के ब्लॉक) गुहा में प्रवेश करती हैं, तो टॉगल प्लेट पहले टूट जाती है, जिससे अन्य मुख्य घटकों को नुकसान से बचाया जाता है।

लचीला निर्वहन समायोजन और व्यापक अनुप्रयोग: समायोजन आधार और फ्रेम की पिछली दीवार के बीच स्पेसर की संख्या को जोड़कर या घटाकर, निर्वहन उद्घाटन के आकार को आसानी से और लचीले ढंग से समायोजित किया जा सकता है, अंततः उत्पाद कण आकार को नियंत्रित किया जा सकता है ताकि विभिन्न प्रक्रिया आवश्यकताओं को पूरा किया जा सके। यह PE-500×750 को विभिन्न प्रकार की कठोर और मध्यम-कठोर सामग्रियों को कुचलने के लिए उपयुक्त बनाता है, जिसमें ग्रेनाइट, बेसाल्ट, नदी कंकड़, चूना पत्थर और लौह अयस्क शामिल हैं।

जबड़ा क्रशर मशीन विनिर्देश:
