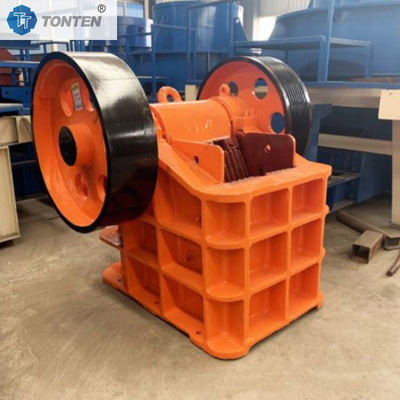

हार्ड रॉक क्रशिंग जबड़ा क्रशर कंक्रीट क्वारी जबड़ा क्रशर मशीन

हार्ड रॉक क्रशिंग जबड़ा क्रशर कंक्रीट क्वारी जबड़ा क्रशर मशीन

परिचय:

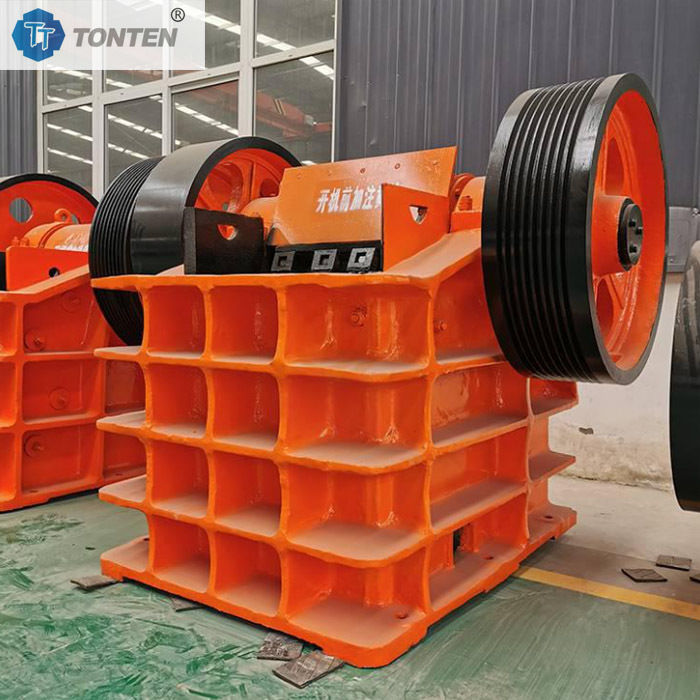

TONTEN मशीनरी जबड़ा क्रशर जंगम और स्थिर जबड़ों के बीच आवधिक निचोड़ के माध्यम से सामग्री को कुचल देता है। यह अयस्क कुचल उत्पादन लाइन में सबसे बुनियादी और मुख्य मोटा कुचल उपकरण है। पूरे जबड़े क्रशर की बुनियादी संरचना आमतौर पर उच्च गुणवत्ता वाली वेल्डेड स्टील प्लेट या कास्ट स्टील से बनाई जाती है, जिसके लिए महत्वपूर्ण प्रभाव भार का सामना करने के लिए अत्यधिक उच्च शक्ति और कठोरता की आवश्यकता होती है। सनकी शाफ्ट को बड़े गोलाकार रोलर बीयरिंग द्वारा समर्थित किया जाता है। सनकी भाग जंगम जबड़े को चलाता है, मोटर की घूर्णी गति को निचोड़ने की गति में परिवर्तित करता है। कनेक्टिंग रॉड बल संचरण घटक और अधिभार सुरक्षा उपकरण दोनों के रूप में कार्य करता है। जब अकुचलनीय सामग्री (जैसे लोहे के ब्लॉक) कुचलने वाले कक्ष में प्रवेश करती है, तो कनेक्टिंग रॉड पहले टूट जाती है या टूट जाती है, जिससे मुख्य इकाई के अन्य मुख्य घटकों को नुकसान से बचाया जाता है। निर्वहन खोलने के आकार को समायोजित करने के लिए एक समायोजन उपकरण का उपयोग किया जाता है, जिससे अंतिम उत्पाद कण आकार को नियंत्रित किया जाता है। एक फ्लाईव्हील सनकी शाफ्ट के प्रत्येक छोर पर लगाया जाता है। यह निष्क्रिय स्ट्रोक के दौरान ऊर्जा संग्रहीत करता है और काम करने वाले स्ट्रोक (सामग्री को निचोड़ना) के दौरान इसे छोड़ता है, जिससे मोटर लोड कम होता है और मशीन का सुचारू संचालन सुनिश्चित होता है।

कार्य सिद्धांत:
प्रक्रिया को एक चक्रीय "फीड-एक्सट्रूज़न-डिस्चार्ज" चक्र के रूप में संक्षेपित किया जा सकता है:

भोजन और क्लैंपिंग: सामग्री क्रशर के शीर्ष पर फीड ओपनिंग से कुचलने वाले कक्ष में गिरती है। सनकी शाफ्ट और कनेक्टिंग रॉड द्वारा संचालित, जंगम जबड़े की प्लेट स्थिर जबड़े की प्लेट की ओर बढ़ती है, दोनों जबड़े की प्लेटों के बीच सामग्री को क्लैंप करती है।

एक्सट्रूज़न और क्रशिंग: जंगम जबड़े की प्लेट आगे और ऊपर की ओर बढ़ना जारी रखती है, सामग्री पर भारी दबाव डालती है। जब दबाव सामग्री की संपीड़ित शक्ति से अधिक हो जाता है, तो सामग्री को निचोड़ा जाता है, विभाजित किया जाता है और कुचल दिया जाता है।

डिस्चार्ज: जैसे ही जंगम जबड़े की प्लेट पीछे हटती है, कुचल सामग्री गुरुत्वाकर्षण के कारण नीचे की ओर बढ़ती है। वर्तमान डिस्चार्ज ओपनिंग आकार से छोटी सामग्री को नीचे से डिस्चार्ज किया जाता है, जबकि बड़ी सामग्री कुचलने वाले कक्ष में रहती है, अगले चक्र के दौरान फिर से एक्सट्रूज़न की प्रतीक्षा करती है।

पारस्परिक चक्र: सनकी शाफ्ट लगातार घूमता है, जंगम जबड़े की प्लेट को प्रति मिनट सैकड़ों बार पारस्परिक गति में चलाता है। यह प्रक्रिया खुद को दोहराती है, जिससे निरंतर भोजन, कुचलने और निर्वहन प्राप्त होता है।

जबड़ा क्रशर मशीन विनिर्देश:
